振镜焊接平台

发布时间:2023-05-12浏览次数:152

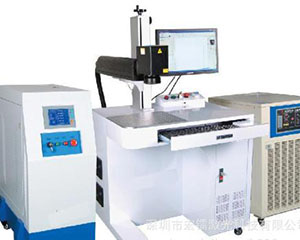

  • 振镜焊接平台


振镜式激光焊接机工作台采用振镜扫描激光头,振镜运动系统和激光焊接系统完美结合,缩短单点焊接空走空间。客户可定制双振镜模式,可供选择同时出光和分时出光。Z轴可自动电动升降,实现不同平面的焊接需求。

1、工业PC控制,编辑轨迹方便;
2、工作台采用振镜扫描激光头,振镜运动系统和激光焊接机系统的完美结合,可有效节省单点焊接 的空走时间;
3、焊接速度:1-30点/秒,比传统电动工作台效率提高5倍以上;
4、双振镜可以同时出光或分时出光;
5、工作台Z轴电动升降,可实现不同平面焊接。
适用行业:适用于3C、微电子元件、精密零件等焊接。

技术参数
机型                                   xbk-P50                      xbk-P80                       xbk-P150                        xbk-P300                      xbk-P500
大激光功率                     25w                             75w                             150w                               300w                             500w
大激光峰值功率              5KW                            5KW                            6KW                                7.5KW                            9.9KW
大单脉冲能量                  25J                              40J                              50J                                  70J                                 100J
脉冲宽度                            0.5-20ms                    0.5-20ms                     0.5-20ms                        0.5-30ms                        0.5-30ms
出光频率                            10                               100                              100                                 100                                 100
任意波形拐点数                  20个                           20个                             20个                               20个                                20个
存储波形组数                     32组                           32组                              32组                              32组                                32组
能量稳定性                        ±2%                           ±2%                              ±2%                              ±2%                                ±2%
能量分光均匀性                 ±3%                           ±3%                              ±3%                              ±3%                                ±3%
分光方式                           时间或能量分光           时间或能量分光              时间或能量分光             时间或能量分光                时间或能量分光
大分光数量                    4                                 4                                    4                                    4                                    4
反馈方式                           能量负反馈                  能量负反馈                     能量负反馈                   能量负反馈                       能量负反馈
电力需求                           单相三线220VAC/       三相五线380VAC/          三相五线380VAC/         三相五线380VAC/           三相五线380VAC/
                                          3-5KW                        6-8KW                             6-8KW                         12-16KW                      20-24KW




内循环系统                        选配                          选配                                       选配                            选配                                  选配
